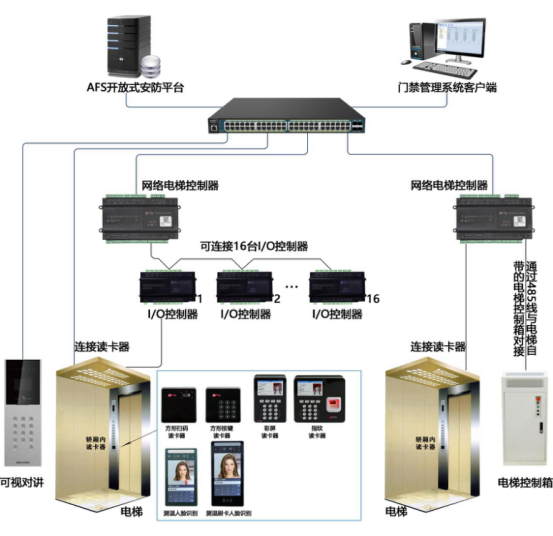

1.AFS梯控系统示意图

2.电梯控制系统特性

1.电梯控制器与三菱电梯对接，可通过 485线路接入三菱电梯控制箱;

2.其余厂家电梯，可通过电梯控制器和 IO控制器配合接入控制，支持所有电梯品牌;

3.支持刷卡、扫码、指纹、人脸等多种身份识别方式 ;

4.楼层权限管制，限制外来人员随意使用电梯 ;

5.自定义：可自定义电梯楼层动作时间、时间段控制 ;

6.分组管理：可将不同楼层进行分组管理 ;

7.安全性：在紧急情况下，设有电梯反转功能 ;

8.支持与访客系统联动，访客登记后选择访问楼层，身份验证通过后可到达指定楼层 ;

9.外部集成：支持与楼宇对讲等第三方系统集成对接 .

3.AFS电梯楼层管理系统核心硬件

AFS-E CS 电梯控制系统由电梯控制器、 I O 控制器和生物识别设备组成。 根据人员赋予不同的电梯楼层权限，有效杜绝外来人员随意出入电梯。

（ 1 ）电梯控制器



产品特点：

• 支持通讯加密，同时具备 RS485 和 TCP/IP 通讯 (10M/100M 自适应 )
• 卡片容量 10 万张，事件记录 10 万条，可恢复最近的 10 万条记录
• 可通过 RS485 或 TCP/IP 接口实现在线升级
• 支持电梯反转功能
• 可外接 2 个 RS485 读卡器
• 可连接 16 个 8 I/O 控制器，最多可控制 128 层
• 可设置某一楼层常开，常闭或自动控制
• 可远程开启某一楼层

（ 2 ）IO控制器

产品特点：

• 可通过 RS485 或 TCP/IP 接口实现在线升级
• 和 SAC-L 电梯控制器配合使用，用于控制更多的楼层
• 有 8 路报警输入、 8 路继电器报警输出
• 继电器反转功能，用于电梯控制
• 支持通讯加密，同时具备 RS485 和 TCP/IP 通讯 (10M/100M 自适应 )

（ 3 ）身份识别设备

产品特点：

• 采用热成像体温检测技术，同时进行人脸检测识别，快速准确
• 双目宽动态摄像头，支持活体检测
• 8 英寸 IPS 全视角 LCD 显示屏，可触屏进行密码输入，设备参数设置
• 多种识别方式集于一体（刷卡、人脸、密码、扫码、测温），可根据需求自由组合
• 支持扫描二维码、健康码等完成身份识别
• 支持刷 IC 卡、 EM 卡、 HID 卡、身份证等（可根据需求定制）
• 支持离线存储 3 万张人脸照片及 10 万条识别记录（人脸容量可扩容到 5 万）
• 识别高度 1.2-2.2 米
• 识别距离 0.3-2.0m( 体温测试距离 0.3-0.5m)
• 精准体温检测： 2-3 秒 / 人次
• 体温检测精度可达 ± 0.3 ℃
• 识别技术：近红外活体检测，嵌入式可见光人脸识别，适应大部分室内外环境，可在移动中快速识别
• 状态显示：默认姓名播报显示，支持自定义信息播报显示
• 支持人脸识别时抓拍照片，并传输到后台留存
• 支持语音内容自定义，可外接扬声器
• 其他：是否戴帽子识别、是否戴眼镜识别
• 具有合法 / 非法继电器信号、韦根输入 / 输出信号、 RS485 通讯信号

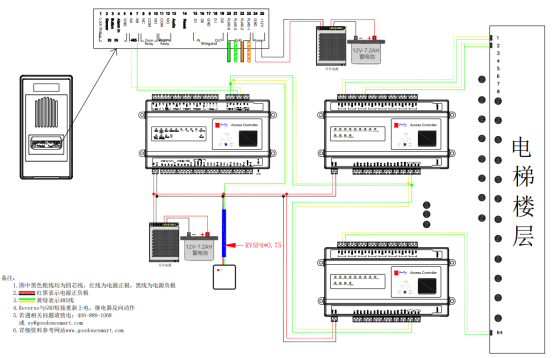

4.AFS电梯楼层管理系统接线示意图

注意事项 :

1.若电梯品牌是三菱电梯（已对接），善一电梯控制器通过 485 线接入三菱电梯控制板，可直接控制电梯楼层；

2.若是其他品牌电梯，善一电梯控制器配合 IO 控制器使用， IO 控制器的继电器与电梯按钮线对接，可在后端电梯控制板处接入，也可在前端电梯楼层按钮处接入。 1 个 8IO 控制器有 8 个继电器，可控制 8 个楼层；

3.电梯控制器和 IO 控制器的安装位置，根据现场实际情况和电梯厂家沟通，一般安装于电梯轿厢顶上或者专门的电梯机房内。

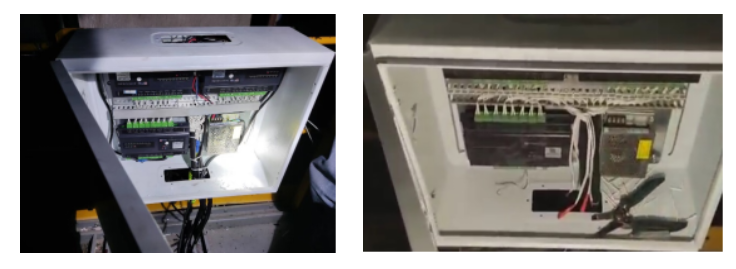

5.AFS电梯楼层管理系统应用案例

无锡某电子有限公司梯控系统与访客、门禁等系统联动；上海市某研究院梯控系统与访客系统联动，内部员工通过刷卡乘坐电梯，访客通过登记获取的访客二维码，扫码到达指定楼层；苏州某制药企业梯控系统等，电梯楼层管理系统可有效管理人员对电梯的使用，防止外来人员随意乘坐电梯。
