CypherTag RVR1-DS双路远距离读卡器---双路天线双路输出低频远距离读卡器 小范围内精确方向定位,精确位置识别,准确的方向判断宽通道长条形信号覆盖,适于大门口进出管理过道形感应区域,稳定的读卡边界高速多重识别,不漏卡卡片任意携带,无方向性,不受屏蔽外接感应天线,低频有源无害
产品特性: ◆ 具有1路RS2323输出,2路wiegand输出和2路继电器输出可选 ◆ 外接2路读卡天线,读卡距离稳定精确,提供1-3m 的读出距离 ◆ 具有方向判断,两路天线分为2组,进出各1组 ◆ 防冲突,每天线同时识别20张卡 ◆ 高精度读取,误读率低于一亿分之一 ◆ 安装方便,天线制作方法简单,2.5mm2单股铜线绕一圈即可 ◆ 读卡没有方向限定, 360 度任意角度都能读到 ◆ 卡片可放置在身上任意位置,真正的自动识别 ◆ 可用于物品车辆或人员的自动识别 ◆ 可外接操作面板,可对读卡器进行设置。一般为出厂默认设置。 ◆ 同时提供 26/34 位 Wiegand, RS232 输出 ◆ 安全可靠的数字交换技术 ◆ 支持2路天线,2路输出 ◆ ETSI EN300-330
技术参数:
尺寸:(高)200 x (宽)150 x (厚度)30 毫米 电源:12~26伏,DC 700mA max 工作温度:-20~+60℃ (适用于室内安装) 工作湿度:0 - 80% 无凝结,信号穿过液体感应距离无任何改变 天线大小:采用直径2.5mm2粗单股铜线时单天线周长达16米 显示:可外接带LCD显示屏操作面板 输出格式:26位、34位Wiegand或任意韦根格式定制, RS232 工作频率:发射频率125KHz,接收频率 4MHz; 读出距离:由外接天线大小和使用卡片决定
低频远距离读卡器适用于多种应用,包括但不限于:
员工安全点名或考勤自动登记 免掏卡自动识别开门门禁系统 区域人员定位 人员和物品跟踪 车辆进出自动识别系统 停车场控制 输送机人员识别安全管理 计时计圈系统

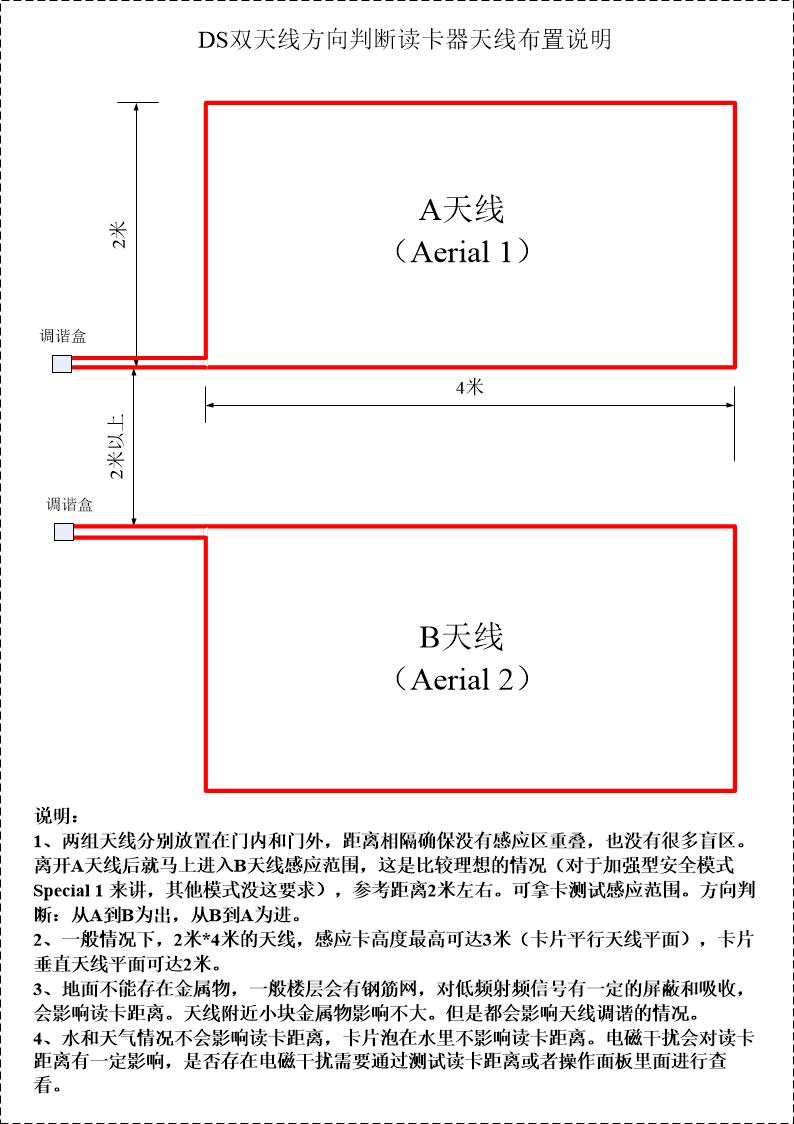

进出方向判断地埋天线安装示意图:

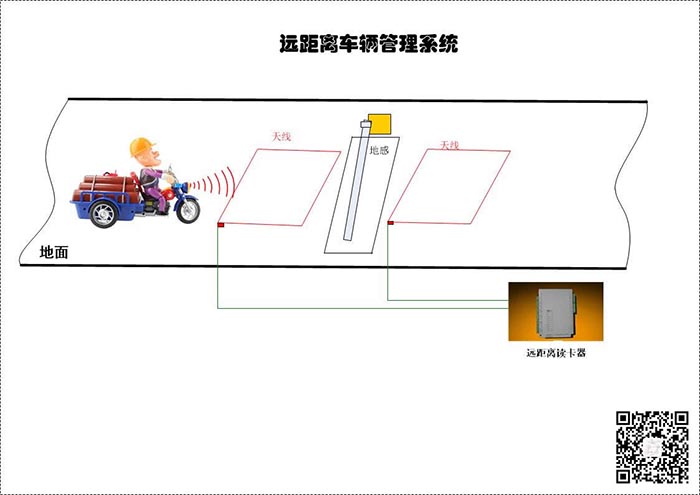

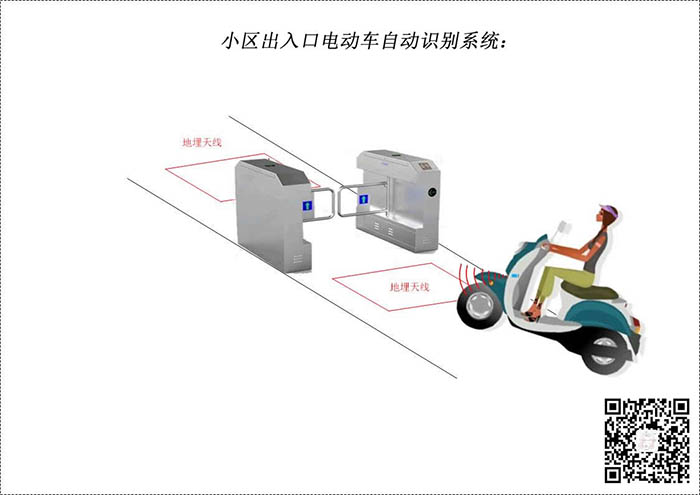

三轮车电动车出入自动识别系统示意图:

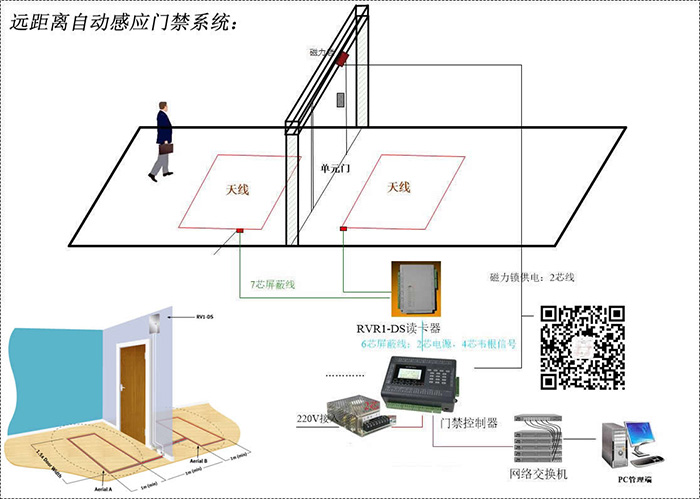

方向判断远距离自动识别系统架构图:
DS双天线方向判断读卡器有很多种工作模式,针对不同的应用场景可选择不同的应用模式。如用于人员识别,常用Safety模式,判断人是进入还是外出,最后在门内还是门外。
如用于门禁,常用Control模式,先读到立马输出开门,进入后经过第二路天线不输出,不会导致闸机或门再次开启。
